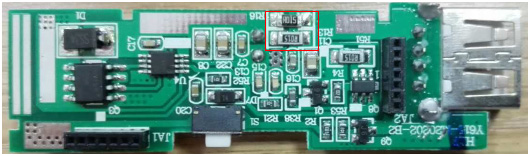

近期，有个客户的产品是移动电源，其在电路上使用两颗普通厚膜电流检测电阻RR3216 (1206)LR015FT并联来实现检测电流的功能。

过与客户工程师A君沟通了解到：在电路实际工作中会出现个别电流检测不准，导致显示输出电量不准确，而且有时也会有电阻烧毁的现象(通电后电路板的温度有75℃左右)，具体原因不明。

首先分析一下客户电路上的实际情况：

两颗普通厚膜电流检测电阻RR3216 (1206)LR015FT (阻值：15mΩ 精度：F=±1% 功率：1/4W 温漂：1500PPM) 并联，其并联电阻与功率：

R总=R1*R2/(R1+R2) =(15*15)/(15+15)=225/30=7.5mΩ

P总=P1+P2=1/4+1/4=1/2W

当温度上升到75℃时，温度的变化△C=75℃-25℃=50℃，阻值的变化率：50*(1500*10-6)/7.5=1%。所以，在电路实际工作中并联电阻的实际精度为2%。

根据上述计算，电流检测不准与并联电阻阻值偏差较大有关，个别电阻烧毁跟电阻功率较低(单个电阻功率为1/4W)有关。

为了解决上述不良现象，我们推荐用一颗 MRF3216(1206)LR007FU贴片合金电阻替代两颗RR3216 (1206)LR015FT贴片普通厚膜电流检测电阻：

合金电阻MRF3216(1206)LR007FU (阻值：7mΩ 精度：F=±1% 功率：1/2W 温漂：75PPM)

温度上升到75℃时，温度的变化△C=75℃-25℃=50℃，阻值的变化率：50*(75*10-6)/7.5=0.05%

在电路实际工作中并联电阻的实际精度为-0.95%~1.05% 。

综合上述数据，用合金电阻替代普通厚膜电流检测电阻的优势：功率大、温度系数好、节省线路板空间、节省锡膏用量、SMT效率高。
