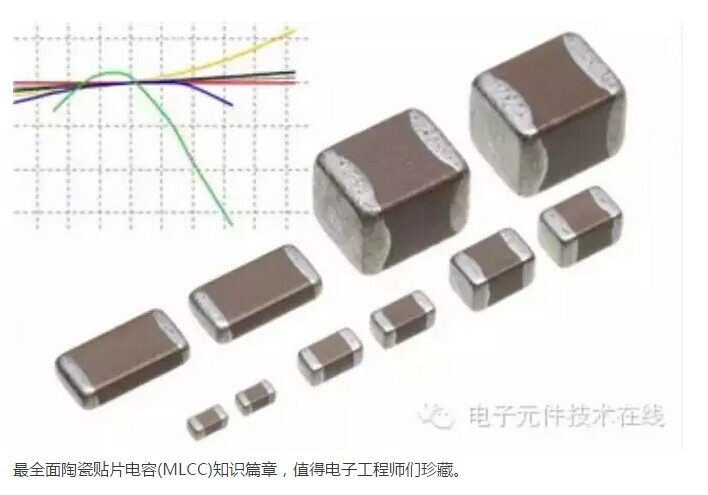

贴片电容全称为:多层(积层,叠层)片式陶瓷电容器,也称为贴片电容,片容。
贴片电容全称为:多层(积层,叠层)片式陶瓷电容器,也称为贴片电容,片容。

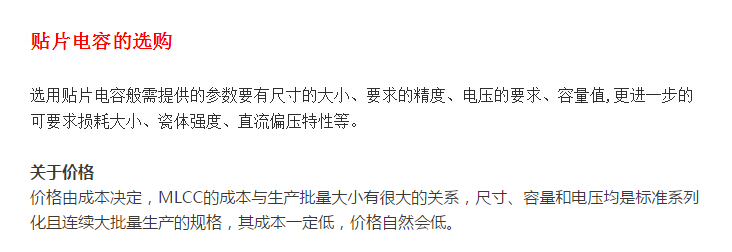

贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。

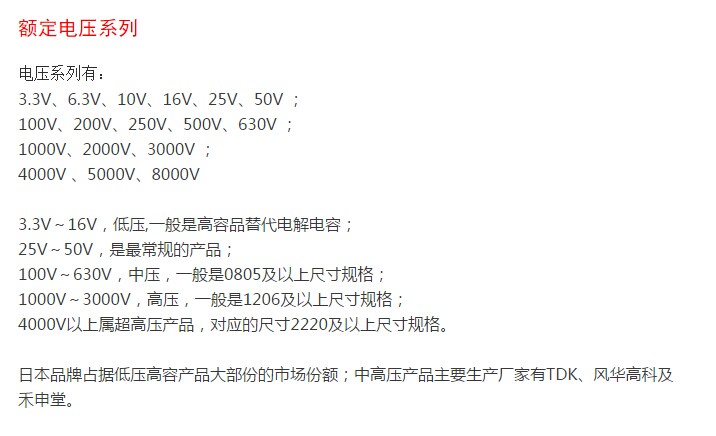

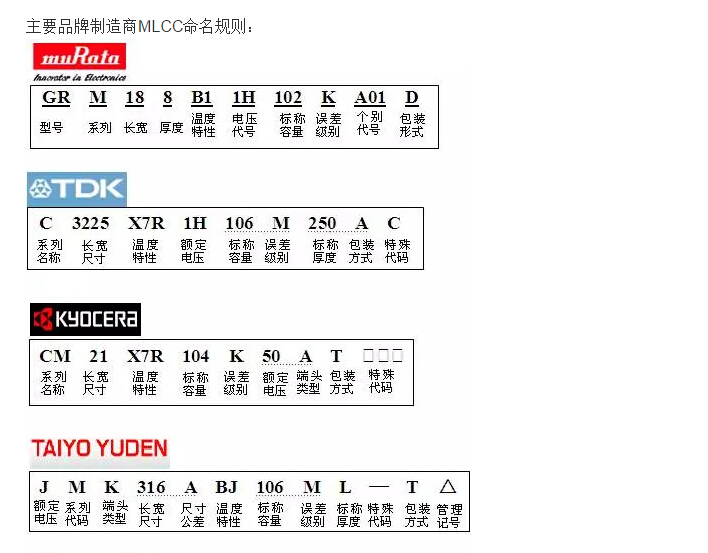

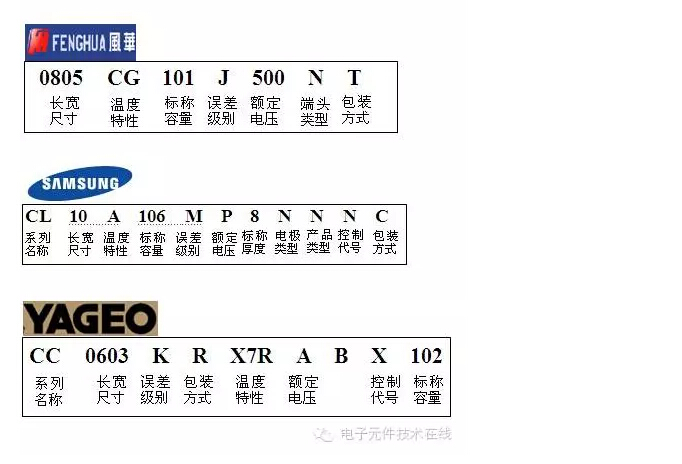

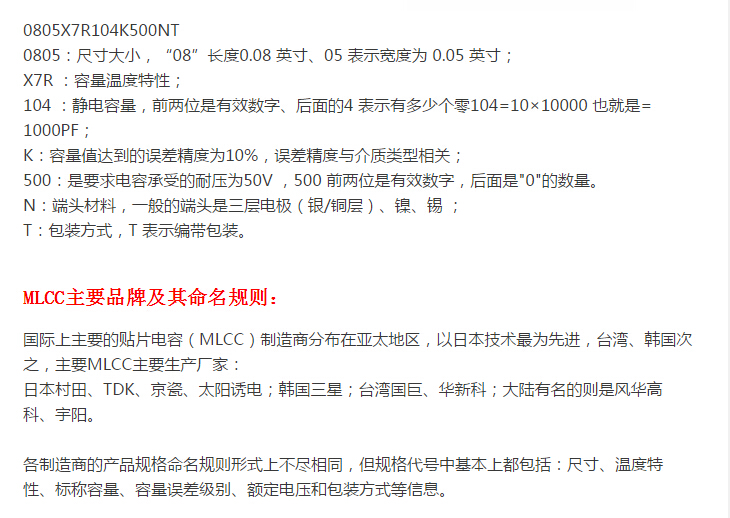

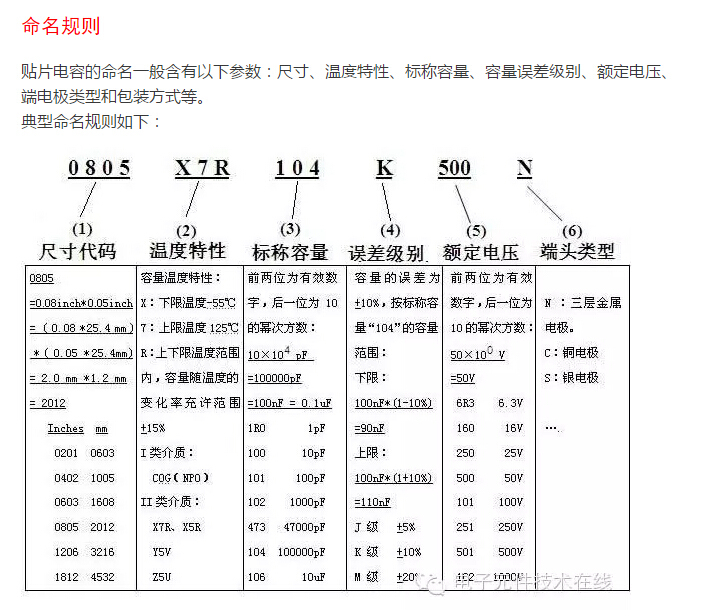

贴片电容的命名:
0805CG102J500NT
0805:是指该贴片电容的尺寸大小,是用英寸来表示的08 表示长度是0.08 英寸、05 表示宽度为 0.05 英寸
CG :是表示做这种电容要求用的材质,这个材质一般适合于做小于10000PF以下的电容,102 :是指电容容量,前面两位是有效数字、后面的2 表示有多少个零102=10×100 也就是= 1000PF
J:是要求电容的容量值达到的误差精度为5%,介质材料和误差精度是配对的500:是要求电容承受的耐压为50V 同样500 前面两位是有效数字,后面是指有多少个零。
N:是指端头材料,现在一般的端头都是指三层电极(银/铜层)、镍、锡
T:是指包装方式,T 表示编带包装, 贴片电容的颜色,常规见得多的就是比纸板箱浅一点的黄,和青灰色,这在具体的生产过程中会有产生不同差异 贴片电容上面没有印字,这是和他的制作工艺有关(贴片电容是经过高温烧结面成,所以没办法在它的表面印字),而贴片电阻是丝印而成(可以印刷标记)。

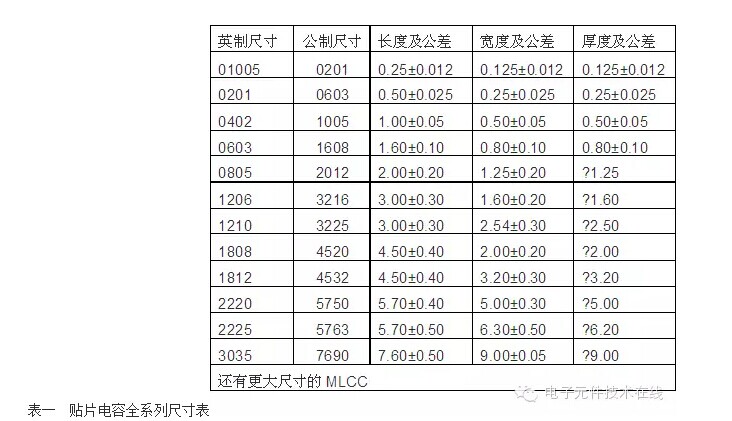

贴片电容有两种尺寸表示方法,一种是以英寸为单位来表示,一种是以毫米为单位来表示,贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512,这些是英寸表示法, 04 表示长度是0.04 英寸,02 表示宽度0.02 英寸,其他类同型号尺寸(mm)。
贴片电容:可分为无极性和有极性两类
无极性电容下述两类封装最为常见,即0805、0603;而有极性电容也就是我们平时所称的电解电容,一般我们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D 四个系列,

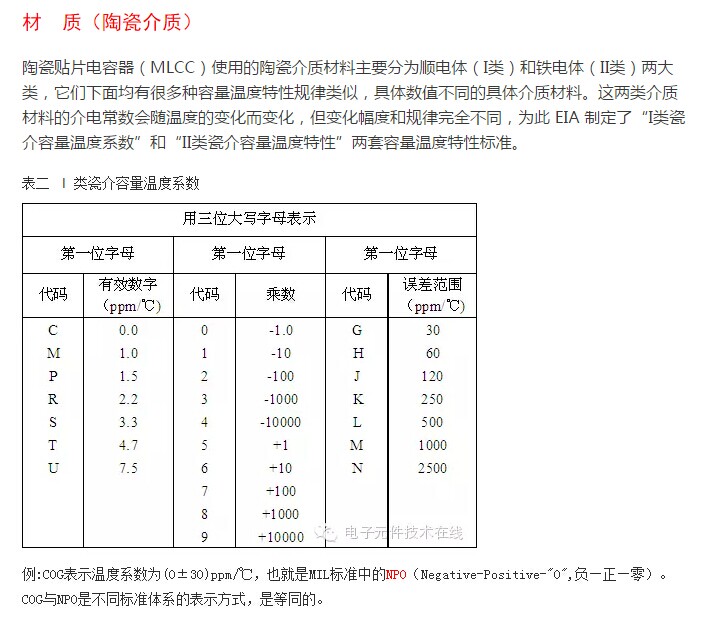

NPO电容器
NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
片式固定电阻器,从Chip Fixed Resistor直接翻译过来的,俗称贴片电阻(SMD Resistor) ,是金属玻璃铀电阻器中的一种。是将金属粉和玻璃铀粉混合,采用丝网印刷法印在基板上制成的电阻器。耐潮湿和高温, 温度系数小。可大大节约电路空间成本,使设计更精细化。
常规系列厚膜贴片电阻
常规系列薄膜贴片电阻
高精度高稳定性贴片电阻
低阻值贴片电阻
贴片电阻阵列
1、5%精度的命名:RS-05K102JT
2、1%精度的命名:RS-05K1002FT
R -表示电阻
S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。
K -表示温度系数为100PPM
102-5%精度阻值表示法:前两位表示有效数字,第三位表示有多少个零,基本单位是Ω,102=1000Ω=1KΩ。1002是1%阻值表示法:前三位表示有效数字,第四位表示有多少个零,基本单位是Ω,1002=10000Ω=10KΩ。
J -表示精度为5%、F-表示精度为1%。
T -表示编带包装
贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度,常规用的最多的是±1%和±5%,±5%精度的常规是用三位数来表示例 例512,前面两位是有效数字,第三位数2表示有多少个零,基本单位是Ω,这样就是5100欧,1000Ω=1KΩ,1000000Ω=1MΩ
为了区分±5%,±1%的电阻,于是±1%的电阻常规多数用4位数来表示 ,这样前三位是表示有效数字,第四位表示有多少个零4531也就是4530Ω,也就等于4.53KΩ
- 高端计算机
- 工业设备
- 阻值范围广
- 自动控制设备
- 通讯设备 - 医疗设备
- 高科技多媒体电子设备

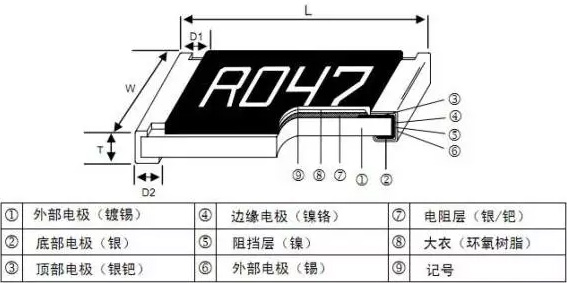

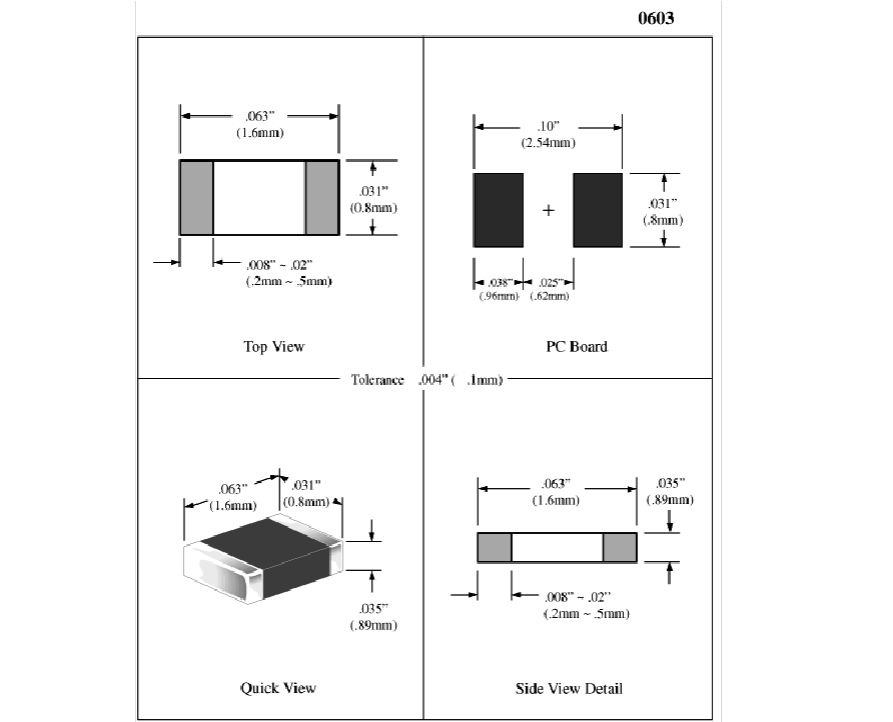

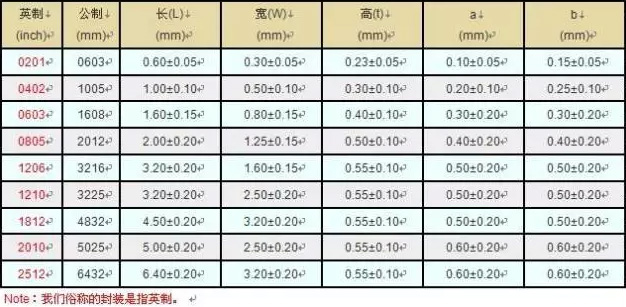

英制(in) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)
0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05
0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10
0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20
0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20
1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20
1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20
1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20
2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20
2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20
注:贴片网络电阻 RCN 系列是在真空中溅镀上一层合金电阻膜于陶瓷基板上,加玻璃材保护层及三层电镀而成,可靠度高,外观尺寸均匀,精确且具有温度系数与阻值公差小的特性。
贴片元件具有体积小、重量轻、安装密度高,抗震性强.抗干扰能力强,高频特性好等优点,广泛应用于计算机、手机、电子辞典、医疗电子产品、摄录机、电子电度表及VCD机等。贴片元件按其形状可分为矩形、圆柱形和异形三类。按种类分有电阻器、电容器,电感器、晶体管及小型集成电路等。贴片元件与一般元器件的标称方法有所不同。
下面主要谈谈片状电阻器的阻值标称法:
片状电阻器的阻值和一般电阻器一样,在电阻体上标明.共有三种阻值标称法,但标称方法与一般电阻器不完全一样。
数字索位标称法
(一般矩形片状电阻采用这种标称法)
数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的第一位和第二位为有效数字,
第三位表示在有效数字后面所加“0”的个数.这一位不会出现字母。
例如:“472′’表示“4700Ω”;“151”表示“150Ω”。 如果是小数.则用“R”表示“小数点”.并占用一位有效数字,其余两位是有效数字。
例如:“2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。
色环标称法
(一般圆柱形固定电阻器采用这种标称法)
贴片电阻与一般电阻一样,大多采用四环(有时三环)标明其阻值。第一环和第二环是有效数字,第三环是倍率(色环代码如表1)。例如:“棕绿黑”表示”15Ω”;“蓝灰橙银”表示“68kΩ”误差±10%。
E96数字代码与字母混合标称法
数字代码与字母混合标称法也是采用三位标明电阻阻值,即“两位数字加一位字母”,其中两位数字表示的是E96系列电阻代码.具体见附表2。它的第三位是用字母代码表示的倍率(如表3)。例如:“51D”表示“332×103;332kΩ”;“249Y”表示“249×10-2;2.49"。
贴片电阻有5种参数,即尺寸、阻值、允差、温度系数及包装。
1.尺寸系列贴片电阻系列一般有7种尺寸,用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。另一种是米制代码,也由4位数字表示,其单位为毫米。不同尺寸的电阻,其功率额定值也不同。表1列出这7种电阻尺寸的代码和功率额定值。
2.阻值系列 标称阻值是按系列来确定的。各系列是由电阻的允差来划分的(允差越小则阻值划分得越多),其中最常用的是E-24(电阻值的允差为±5%),如表2所示。 贴片电阻表面上用三位数字来表示阻值,其中第一位、第二位为有效数,第三位数字表示后接零的数目。有小数点时用“R”来表示,并占一位有效位数。标称阻值代号表示方法如表3所示。
3.允差贴片电阻(碳膜电阻)的允差有4级,即F级,±l%;G级,±2%;J级,±5%;K级,±10%。
4.温度系数贴片电阻的温度系数有2级,即w级,±200ppm/℃;X级,±lOOppm/℃。只有允差为F级的电阻才采用x级,其它级允差的电阻一般为w级。
5.包装主要有散装及带状卷装两种。
贴片电阻的工作温度范围为-55--+125℃,最大工作电压与尺寸有关:0201最低,0402及0603为50V,0805为150V,其它尺寸为200V。
SUP美隆电子贴片电阻厂家产品的技术应用和贴片电阻规格电路图以及贴片电阻规格的设计信息,是由封装规格尺寸来确定,美隆电子作为贴片电阻品牌为大家提供相关参考信息:
贴片电阻功率是和对应的封装不会改变,现在让SUP美隆电子解答下功率、阻值、电压、工作电流之间的关系;
如果有关于常规贴片电阻耐压的疑问,欢迎在线咨询QQ在线客服
工作电压=√(P*R) , 过负载电压=2.5*√(P*R) ,工作电流=√(P*R)

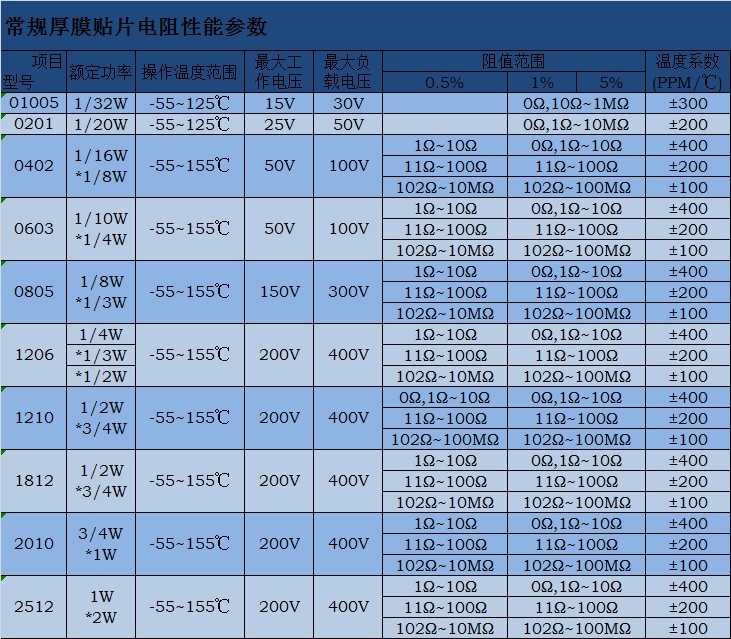

SUP美隆电子贴片电阻耐压请查阅下表:
如有关贴片电阻瞬间功率的疑问,可拨打SUP美隆电子服务热线 4008 864 564
贴片电阻规格命名方法、分类、尺寸功率信息与通信有工程科技和专业资料。内地度贴片电阻的命名方法:182是5%精度阻值表示法:前两位数表示有效数字,第三位表示有多少个零,基本单位是Ω,182=1800Ω=1.8KΩ。
如果有关于常规贴片电阻耐压的疑问,欢迎在线咨询QQ在线客服
CR1206L182JT
CR -表示贴片电阻产品型号
182是5%精度阻值表示法:前两位数表示有效数字,第三位表示有多少个零,基本单位是Ω,182=1800Ω=1.8KΩ。
1801是1%阻值表示法:前三位表示有效数字,第四位表示有多少个零,基本单位是Ω,1802=18000Ω=18KΩ。
J -表示精度为5%
F -表示精度为1%
T -表示编带包装
贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度,常规用的最多的是±1%和±5%,±5%精度的常规是用三位数来表示例 例512,前面两位是有效数字,第三位数2表示有多少个零,基本单位是Ω,这样就是5100欧,1000Ω=1KΩ,1000000Ω=1MΩ
为了区分±5%,±1%的电阻,于是±1%的电阻常规多数用4位数来表示 ,这样前三位是表示有效数字,第四位表示有多少个零4531也就是4530Ω,也就等于4.53KΩ
SUP美隆电子贴片电阻耐压请查阅下表:
如有关贴片电阻瞬间功率的疑问,可拨打SUP美隆电子服务热线 4008 864 564
在高科技环境中,片式元件现在都在使用机械焊接来提高效率,可少也有少数小型终端对贴片电阻还有使用手工焊接的,而手工焊接对贴片电阻规格的要注意什么?SUP美隆电子将贴片电阻厂家对手工焊接经验分享给大家:
如果有关于常规贴片电阻耐压的疑问,欢迎在线咨询QQ在线客服
1.手工焊接时会发生什么问题?
①使用烙铁修正时,当元件局部突然受热,热冲击型裂纹就会发生
①使用烙铁修正时,当元件局部突然受热,热冲击型裂纹就会发生

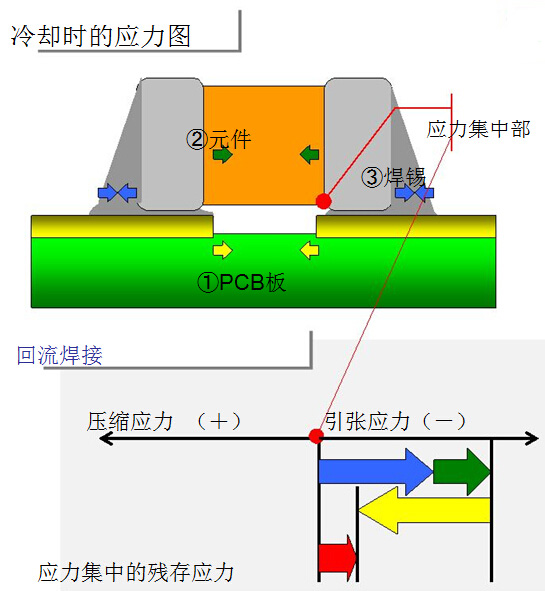

2.PCB板弯曲性劣化的机理
※元件能承受压缩引力能力强,引张应力能力弱
①:PCB板收缩时产生的压缩应力
②:元件收缩时产生的引张应力
③:焊锡收缩时产生的引张应力

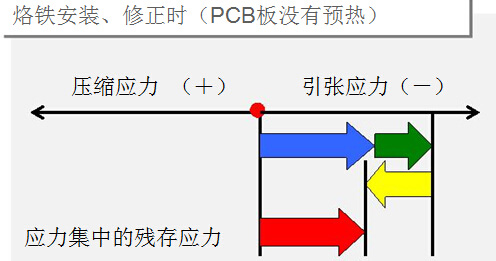

烙铁安装时,PCB没有预热的场合,残留的引张力比回流焊接时要大。
3.手工焊接的方法
①.焊接前,在焊盘上涂布焊锡浆料
②.在元件外部电极上涂布助焊剂
③.用电加热器先对焊锡进行熔化
④.用镊子夹住元件,放置到搭载位置,用热风枪的热风焊接一端的外部电极。
⑤.转换基板的方向,用同样的方法焊接另一端的电极将焊锡线置于焊盘的上方,用热风枪进行熔化
⑥.自然冷却
贴片电容、二三极管、贴片保险丝有储存的要求,当然了贴片电阻也不例外,作为贴片电阻厂家产品储存环境是最为重要的,SUP美隆电子贴片电阻品牌厂家将自己存储方式提供给大家参考。
如果有关于常规贴片电阻耐压的疑问,欢迎在线咨询QQ在线客服
贴片电阻电容的保存和运输要求
非裸包装(说明:裸包装是指物料的原包装被拆分后的再存储。)
存储期限:
出货起1年
1、防潮(说明:不要将贴片电容储存在高温和湿度高的地方,储存环境)
①、 管控仓储的温度要求(15 ℃~ 35 ℃)、湿度要求(25 %~ 75 %)。
②、建议每天确认环境温湿度是否在要求范围内,发现异常时可以使用抽湿机或空调调节。
2、防挤压/碰撞:
搬运储存时防止外箱或卷盘发生形变
最后需要指出的是,产品存储在高静电环境下或者阳光、雨、雪或凝结情况中产品性能和焊接连接可能恶化。

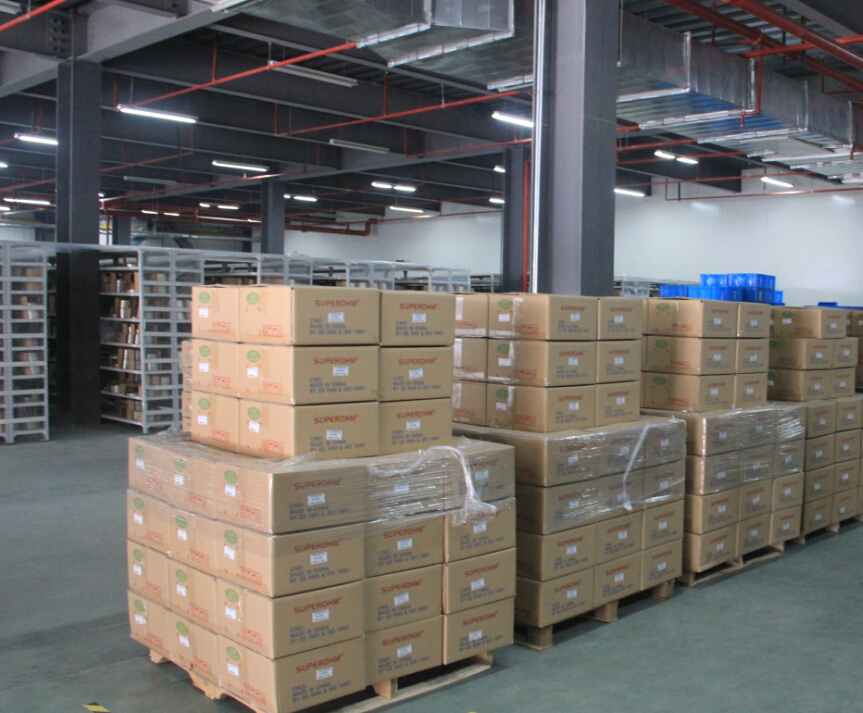

下图是SUP美隆电子贴片电阻电容的保存环境
如有关贴片电阻瞬间功率的疑问,可拨打SUP美隆电子服务热线 4008 864 564

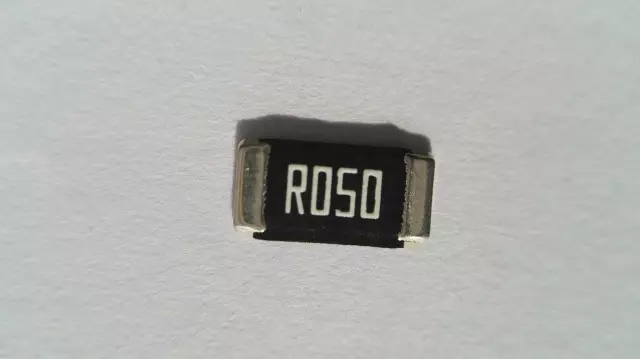

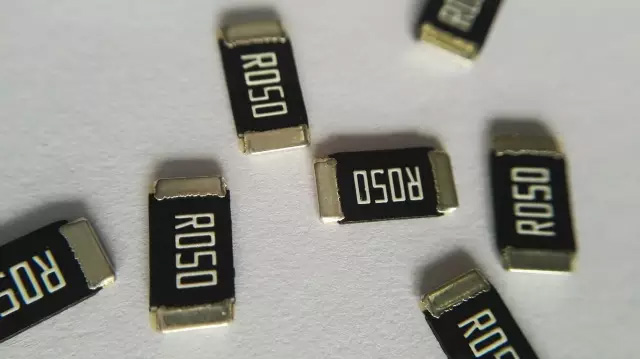

合金贴片电阻功率与超低阻贴片电阻功率的不同之处,两款产品阻值同样都是超低,但是由于原材料和生产工艺的技术不同生产出来的产品功率有着很大差异。现在SUP美隆电阻将这两款贴片电阻信息提供给大家参考。
如果有关于常规贴片电阻耐压的疑问,欢迎在线咨询QQ在线客服

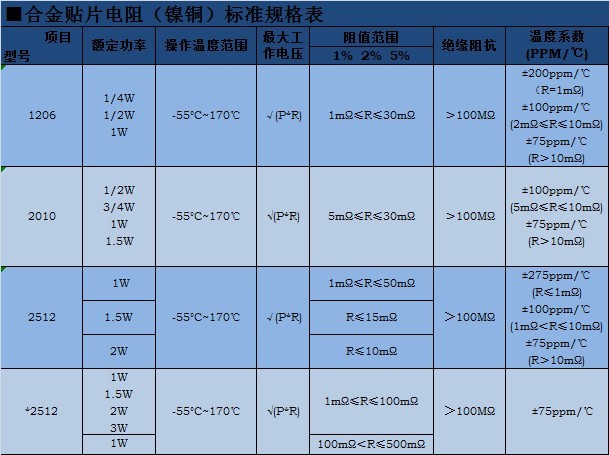

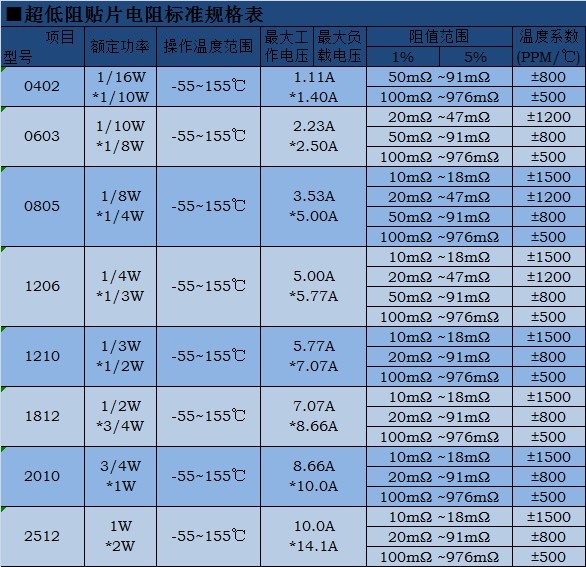

为了方便大家查询超低阻合金贴片电阻和超低阻贴片电阻信息,我们编辑下表内容仅供大家使用时参考。
如有关贴片电阻瞬间功率的疑问,可拨打SUP美隆电子服务热线 4008 864 564
现许多用户都是要求产品轻小便于携带,终端厂商为了事项用户群体需求,所以也对元器件的体积要求越来越小,而贴片电阻刚好满足如今的标准。厚膜贴片电阻规格的阻值需要怎么识别?SUP美隆电子将电阻阻值表示表提供给大家参考
如果有关于常规贴片电阻耐压的疑问,欢迎在线咨询QQ在线客服
下面列出了常用的5%和1%精度贴片电阻的标称值和换算值,仅供大家使用时参考。
电阻阻值换算关系
Ω= Ω
k = kΩ = 1,000 Ω
M = MΩ = 1,000,000 Ω
贴片电阻上的代码一般标为3位数或4位数的,3位数精度为5%,4位数的精度为1%,
大家可以根据精度要求在下表挑选合适的代码类型。
代码为3位数精度5%数字代码=电阻阻值 | |||
---|---|---|---|
1R1=0.1Ω | R22=0.22Ω | R33=0,33Ω | R47=0.47Ω |
R68=0.68Ω | R82=0.82Ω | R82=0.82Ω | 1R2=1.2Ω |
2R2=2.2Ω | 2R2=2.2Ω | 2R7=4.7Ω | 5R6=5.6Ω |
6R8=6.8ΩΩ | 8R2=8.2Ω | 100=10Ω | 120=12Ω |
150=15Ω | 180=18Ω | 180=18Ω | 270=27Ω |
330=33Ω | 390=39Ω | 470=47Ω | 470=47Ω |
680=68Ω | 820=82Ω | 820=82Ω | 121=120Ω |
151=150Ω | 181=180Ω | 181=180Ω | 271=270Ω |
271=270Ω | 391=390Ω | 471=470Ω | 561=560Ω |
561=560Ω | 821=820Ω | 102=1KΩ | 122=1.2KΩ |
152=1.5KΩ | 152=1.5KΩ | 222=2.2KΩ | 272=2.7KΩ |
332=3.3KΩ | 392=3.9KΩ | 472=4.7KΩ | 562=5.6KΩ |
682=6.8KΩ | 682=6.8KΩ | 103=10KΩ | 123=12KΩ |
153=15KΩ | 183=18KΩ | 223=22KΩ | 273=27KΩ |
333=33KΩ | 393=39KΩ | 473=47KΩ | 563=56KΩ |
273=27KΩ | 823=82KΩ | 104=100KΩ | 124=120KΩ |
154=150KΩ | 184=180KΩ | 224=220KΩ | 274=270KΩ |
274=270KΩ | 274=270KΩ | 474=470KΩ | 564=560KΩ |
684=680KΩ | 824=820KΩ | 105=1MΩ | 105=1MΩ |
155=1.5MΩ | 185=1.8MΩ | 225=2.2MΩ | 275=2.7MΩ |
335=3.3MΩ | 395-3.9MΩ | 475=4.7MΩ | 565=5.6MΩ |
685=6.8MΩ | 825=8.2MΩ | 106=10MΩ |
代码为4位数精度1%数字代码=电阻阻值 | |||
---|---|---|---|
0000=0000 | 0R10=0.1Ω | 0R22=0.22Ω | 0R47=0.47Ω |
0R68=0.68Ω | 0R82=0.82Ω | 1R00=1Ω | 1R20=1.2Ω |
2R20=2.2Ω | 3R30=3.3Ω | 6R80=6.8Ω | 8R20=8.2Ω |
10R0=10Ω | 11R0=11Ω | 12R0=12Ω | 13R0=13Ω |
15R0=15Ω | 16R0=16Ω | 18R0=18Ω | 20R0=20Ω |
24R0=24Ω | 27R0=27Ω | 30R0=30Ω | 33R0=33Ω |
36R0=36Ω | 39R0=39Ω | 43R0=43Ω | 47R0=47Ω |
51R0=51Ω | 56R0=56Ω | 62R0=62Ω | 68R0=68Ω |
75R0=75Ω | 82R0=82Ω | 91R0=91Ω | 1000=100Ω |
1100=110Ω | 1200=120Ω | 1300=130Ω | 1500=150Ω |
1600=160Ω | 1800=180Ω | 2000=200Ω | 2200=220Ω |
2400=240Ω | 2700=270Ω | 3000=300Ω | 3300=330Ω |
3600=360Ω | 3900=390Ω | 4300=430Ω | 4700=470Ω |
5100=510Ω | 5600=560Ω | 6200=620Ω | 6800=680Ω |
27500=750Ω | 8200=820Ω | 9100=910Ω | 1001=1KΩ222 |
1101=1.1KΩ | 1201=1.2KΩ | 1301=1.3KΩ | 1501=1.5KΩ |
5601=5.6KΩ | 6201=6.2KΩ | 6801=6.8KΩ | 7501=7.5KΩ |
8201=8.2KΩ | 9101=9.1KΩ | 1002=10KΩ | 1102=11KΩ |
1202=12KΩ | 1302=13KΩ | 1502=15KΩ | 1602=16KΩ |
1802=18KΩ | 2002=20KΩ | 2202=22KΩ | 2402=24KΩ |
3002=30KΩ | 3303=33KΩ | 3602=36KΩ | 3902=39KΩ |
4302=43KΩ | 4702=47KΩ | 5102=51KΩ | 5602=56KΩ |
6202=62KΩ | 6802=68KΩ | 7502=75KΩ | 8202=82KΩ |
9102=91KΩ | 1003=100KΩ | 1103=110KΩ | 1203=120KΩ |
1303=130KΩ | 1503=150KΩ | 1603=160KΩ | 1803=180KΩ |
如有关贴片电阻瞬间功率的疑问,可拨打SUP美隆电子服务热线 4008 864 564
在实际应用中,主要是以下三种材质

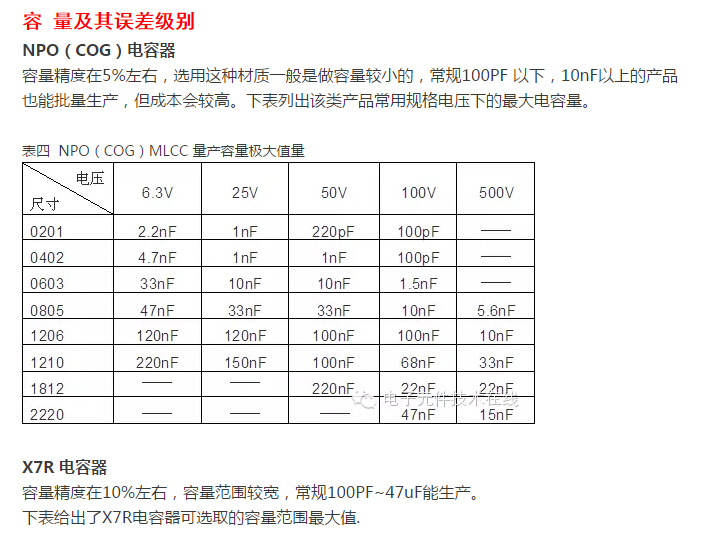

(1)锆酸锶SrZrO3掺杂改性,主要制造NPO(COG)类MLCC
此种材质MLCC电性能相当稳定,几乎不随温度,电压、频率和时间的变化而变化:
-55℃~ 125℃时容量变化率为0±30ppm/℃;
电容量随频率的变化小于±0.3ΔC;
电容量的漂移或滞后小于±0.05%;
电容量相对使用寿命的变化小于±0.1%;
NPO(COG)类MLCC适用于各种电路,包括稳定性要求要的高频电路,常用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。
通过优化设计制成的射频电容器,使用频率可高至3GHZ,其中美国ATC公司是RF-MLCC的标杠企业。

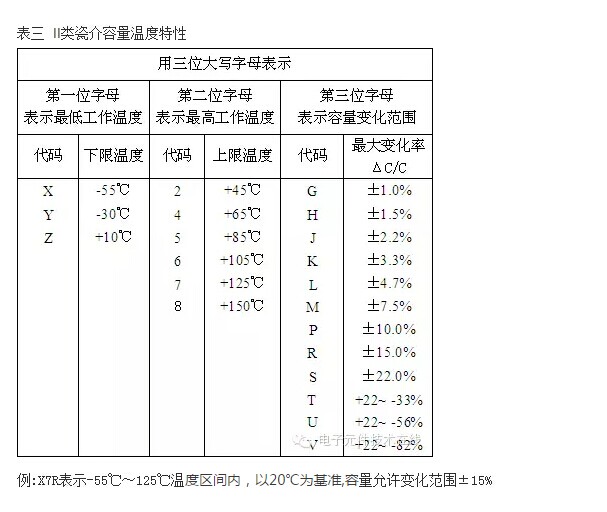

(2)钛酸钡BaTiO3掺杂改性,是X7R、X5R类MLCC产品的制造主材料

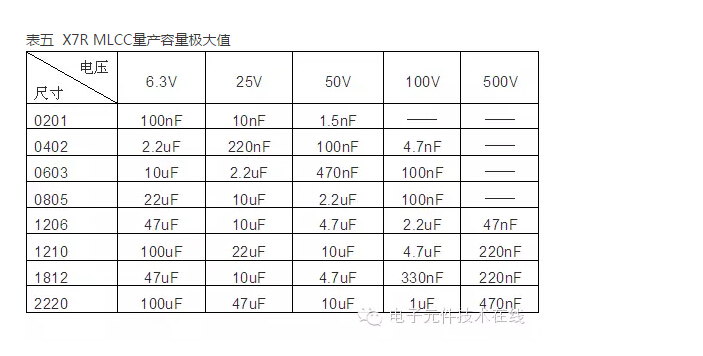

因NPO(COG)类MLCC能实现的容量不能满足电路对更大电容量的要求,人们开发了此种钛酸钡基的X7R、X5R类MLCC。它在相同的体积下电容量可以做的比较大,X7R、X5R类MLCC电容量可以做到很高,高至100uF。
此种材质比NPO(COG)MLCC 稳定性差,X7R、X5R类MLCC的容量随电压、频率条件和时间的变化而变化:
存在直流偏压特性,即是说当电容器两端加载较高直流电压时,其有效容量会降低;
-55℃~125℃时容量变化率为+15%,变化曲线是非线性的;
大约每10年变化1%ΔC,表现为10年变化了约5%;
X7R、X5R类MLCC广泛应用非高频电路,是用量最大的一类电容器,占MLCC市场总量的60%以上。
(3)钛酸锶钡BaSrTiO3掺杂改性,是Z5U、Y5V类MLCC产品的制造主材料
该类材质是为获得比X7R、X5R类MLCC更大容量而开发应用的,这种材质能做到很高的容量,而且每单位容量成本较低。
Z5U、Y5V类MLCC其稳定性较差,对温度电压较敏感,使用温度范围较窄:
-30℃~85℃容量变化+ 22%~-82%;
存在很强烈的直流偏压特性;
损耗大,达5%甚至更大;
尽管它的容量不稳定,但能实现可替代电解电容的容量级别,有一定的应用范围,主要在退耦电路的应用中。
近年来由于X7R/X5R类产品制造技术的发展,通过不断降低X7R/X5R类MLCC介质膜厚获得的电容量已接近Y5V/Z5U MLCC的电容量水平。而Y5V/Z5U类材质因晶粒较大的特点,其介质厚度不能更进一步的降低,不能有效发展更高容量的产品。另外Y5V/Z5U类材质存在着损耗较大和可靠性较差的问题,所以Y5V/Z5U有逐步被淘汰之势。
贴片电阻有没有分1W,2W,3W,1/2W,1/4W功率的?或者应该问,贴片电阻最大功率是多少?常见的又是多大?

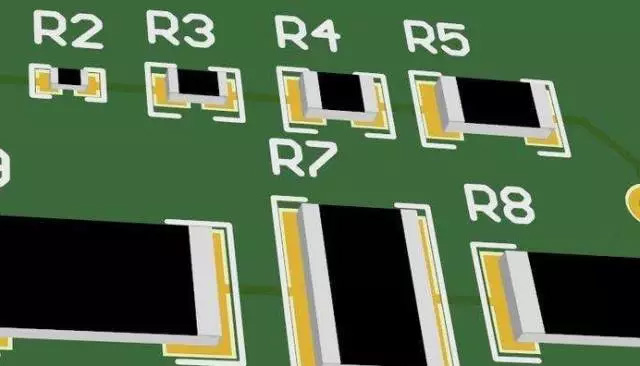

一般来说,常规情景下不同体积的功率是固定的,比如0402是1/16W、0603的是1/10W等等,针对这种情况有下表可供大家了解:
英制(mil) | 公制(mm) | 额定功率(W)@ 70°C |
---|---|---|
0201 | 0603 | 1/20 |
0402 | 1005 | 1/16 |
0603 | 1608 | 1/10 |
0805 | 2012 | 1/8 |
1206 | 3216 | 1/4 |
1210 | 3225 | 1/3 |
1812 | 4832 | 1/2 |
2010 | 5025 | 3/4 |
2512 | 6432 | 1 |
