多层片式陶瓷电容器（MLCC）的陶瓷体本质上属于脆性材料，这一特性使其对机械应力极为敏感。在实际应用中，当装配有MLCC的PCB板发生弯曲时，电容器会直接承受由此传递的机械应力冲击。一旦该应力超过陶瓷体本身的机械强度极限，瓷体表面或内部就会产生弯曲裂纹。需要特别注意的是，这类由弯曲引发的裂纹通常仅出现在MLCC焊接之后——焊接固定使元件与PCB板形成刚性连接，弯曲时二者的形变协同性增强，应力便会集中作用于陶瓷体，而未焊接的元件可随PCB板轻微位移，反而不易产生裂纹。

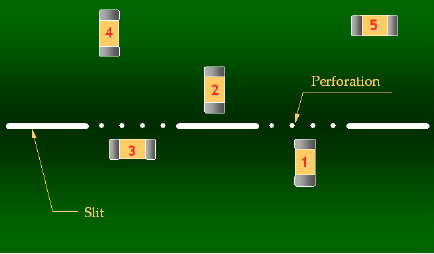

PCB板弯曲过程中，不同位置的应力分布存在明显差异，其中元件装配位置越接近分板点，所承受的应力通常越大。根据实际测试数据，各典型位置的应力大小关系为：1＞2≈3＞4＞5，这一规律为MLCC的布局设计提供了重要参考，也为解决方案的制定指明了方向。

针对MLCC机械裂问题，需从制程、产品、布局三个层面构建系统解决方案，形成全方位防护体系。

在制程优化方面，核心是减少PCB板加工及装配过程中的应力冲击。分板环节应优先采用激光分板或邮票孔分板工艺，替代传统的V-CUT分板，避免分板时产生的瞬时应力传导至MLCC；PCB板弯折操作时，需控制弯折角度不超过30°，同时避免在装配有MLCC的区域直接施力。此外，焊接工艺也需优化，控制焊接温度与冷却速度，减少因热胀冷缩产生的内应力残留。

在产品选型层面，更换专用抗弯折系列是高效手段。当前市场上，抗弯折能力排序依次为：软端子系列最优，其特殊的端子结构可缓冲应力传递；三明治系列次之，通过多层复合结构提升整体韧性；N系列则以经济性见长，适合对成本敏感的普通场景。选用这些产品能显著提升MLCC的抗应力能力，但需明确其核心作用是强化抗弯性能，并非完全杜绝裂纹。

在布局设计上，需遵循“远离应力集中区”原则，将MLCC避开分板线、螺丝固定点等易产生应力的位置，至少保持2mm以上间距；同时避免将MLCC布置在PCB板边缘，优先选择板体中心等应力分散区域，从空间布局上降低应力影响。

通过制程、产品、布局的协同优化，可大幅降低MLCC机械裂的发生概率，为电子设备的稳定运行提供可靠保障。
